故障现象
7 c$ Y* ]3 w5 s; c& n/ a4 I, P$ p 车辆无法启动，发动机系统故障灯点亮，电池故障灯点亮，上位机读取故障码为P3011。! w) p2 @9 V5 ]9 N; [0 y; `: p
# [/ F" r& Q. m
q W1 ]2 X: P' ]7 N
[url=http://www.qcwxjs.com/content/uploadfile/201910/thum-74d31571909373.jpg] [/url]$ {$ I, o/ A$ ]% Y, \

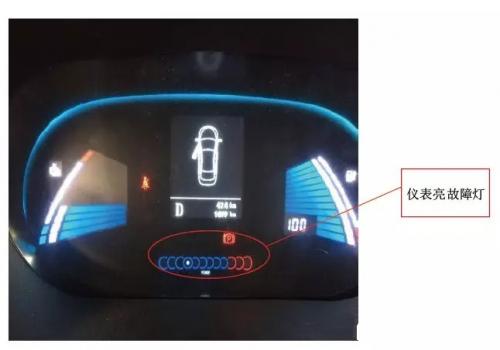

仪表故障灯点亮 ▲- t, _2 l! d% N6 d, C6 y( Z5 I2 w( C
0 [* A J$ B$ \: @" }3 t7 R
故障原因
$ }) l# |/ e6 e6 J2 T& R. Q8 t高压互锁线路中出现断路，导致VCU没有接收到12V，从而策略保护。; r* \/ Z2 H5 S4 Q$ H3 T8 {+ h% J
) b/ L6 h( l/ n9 l( ]原理分析 ' {) L4 m( p3 i* ^

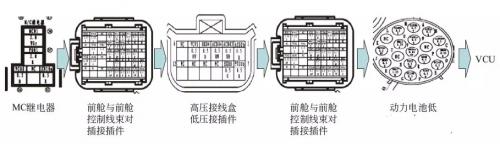

前舱室外继电器盒内的MC继电器在钥匙置于ON挡时，87号针脚（PU01）通电12V，经过前舱线束与前舱控制线束对插接插件（PU01），到达高压接线盒低压接插件，进入高压接线盒内部，再次经过前舱线束与前舱控制线束对插接插件（BX08），到达高压电池低压接插件，进入电池内部，最终到达整车控制器（VC39），如下图。; f' i+ j! \* M% @' }: f5 V
[url=http://www.qcwxjs.com/content/uploadfile/201910/thum-9aaf1571909374.jpg] [/url]' A) W1 U) K2 R, @$ z( O
( I" T- t/ y& Y( d
高压互锁线路连接器件 ▲
3 ?* }: h* P% w2 r, l
$ B# X: H- K( X9 r故障排除 " ?' w9 v* n, U2 X+ a8 V: Y; b3 f/ l
① 高压接线盒内部互锁接插件虚焊或脱落（PU01b针脚测量有12V，BX08针脚测量无12V）。 ^$ W) ] }" x; o- e, b& y
② 前舱线束与前舱控制接线束对插接插件内部针脚退针，断开接插件，检查PU01针脚和BX08针脚。7 t. ~2 P9 @; g/ |9 x8 [7 ^
③ 高压电池内部互锁接插件虚焊或脱落（BX08测量有12V，VC39测量无12V）。
4 F7 `" G6 E# U" q, U5 z5 ]6 K& x④ VCU接插件VC39针脚退针。 |
